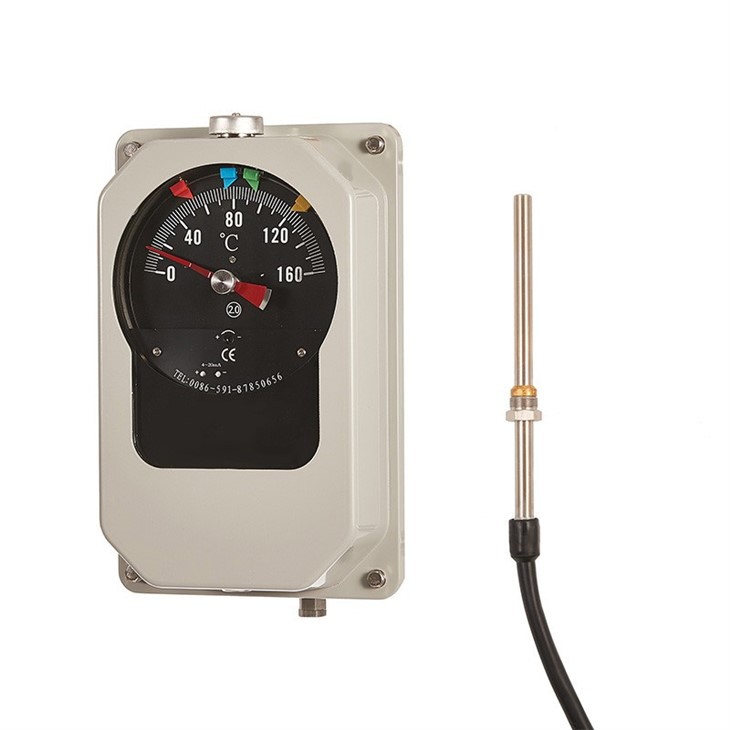

Precyzyjny wskaźnik temperatury uzwojenia

Stosujemy kluczową technologię, która sprawia, że ​​najbardziej ukryte zagrożenia wewnątrz transformatora są wyraźnie widoczne. Tradycyjne metody mierzą jedynie temperaturę oleju, podczas gdy prawdziwe zagrożenie często pojawia się w niedostępnych, gorących punktach uzwojeń. Aby temu zaradzić, w innowacyjny sposób stosujemy analogową technologię monitorowania opartą na „pasku bimetalicznym + sprzężeniu prądowym przekładnika prądowego”. Dzięki temu element grzejny w sterowniku może zmieniać się-w czasie rzeczywistym w zależności od prądu obciążenia transformatora, dokładnie symulując temperaturę w najgorętszym punkcie uzwojenia. Oznacza to, że możesz nie tylko intuicyjnie odczytać aktualną temperaturę z widocznej 4-calowej tarczy, ale także śledzić historyczne szczyty za pomocą resetowalnej wskazówki. Zapewniamy fundamentalny krok w zakresie dokładności monitorowania, umożliwiając proaktywną ochronę żywotności izolacji transformatora i utrzymanie bezpieczeństwa operacyjnego pod pełną kontrolą.

Dokładne zrozumienie ogólnego stanu termicznego transformatora ma kluczowe znaczenie dla zapobiegania awariom. Dlatego zaprojektowany przez nas wskaźnik temperatury oleju (OTI) umieszcza sondę czujnika odporną na olej-korozję- i wysoką-temperaturę-bezpośrednio w komorze olejowej transformatora. Dzięki całkowicie uszczelnionemu systemowi rozprężania cieczy niezawodnie rejestruje kluczowe dane dotyczące-górnej temperatury oleju w czasie-czasie rzeczywistym. Zapewnia to najbardziej bezpośredni wgląd w stan termiczny transformatora, zapewniając ciągłe i stabilne monitorowanie temperatury w każdym złożonym scenariuszu pracy. Stanowi to solidną i niezawodną podstawę do wdrażania precyzyjnej ochrony i świadomych decyzji dotyczących konserwacji.

W sercu produktu stawiamy inteligentne możliwości sterowania. Integruje-precyzyjne mikroprzełączniki-, moduł konwersji prądu i zdalne interfejsy. Na podstawie danych-w czasie rzeczywistym o uzwojeniu i temperaturze oleju może automatycznie i dokładnie uruchamiać/zatrzymywać systemy chłodzenia lub wyzwalać alarmy. Pozwala to na dokonanie istotnego skoku od pasywnego monitorowania do aktywnej regulacji. Co więcej, dzięki standardowemu wyjściu sygnału 4-20 mA, dane płynnie integrują się z Twoimi sterownikami PLC, DCS lub platformami zdalnego monitorowania. Tworzymy dla Ciebie rozwiązanie, które łączy lokalną automatyczną ochronę ze zdalnym, scentralizowanym zarządzaniem, znacznie zwiększając niezawodność działania transformatora i efektywność sterowania, czyniąc inteligentną konserwację praktyczną rzeczywistością.

Gdy zmienia się obciążenie transformatora, wskaźnik temperatury uzwojenia Precimeasure najpierw przewiduje trendy wzrostu temperatury uzwojenia na podstawie zmian prądu przekładnika prądowego, uruchamiając wczesne ostrzeżenia. Jeśli temperatury nadal rosną, moduł temperatury oleju jednocześnie wykrywa nadmierną-górną temperaturę oleju, co powoduje, że system natychmiast inicjuje strategię etapowego chłodzenia (praca-oszczędzająca energię przy małym obciążeniu, wymuszone chłodzenie przy dużym obciążeniu). Gdy temperatura spadnie do bezpiecznego progu, urządzenia chłodzące zostaną automatycznie wyłączone. Zapewnia to w pełni zautomatyzowaną kontrolę procesu „przewidywania-ochrony-oszczędności energii”.

Wiemy, że tradycyjne rozwiązania monitorujące jedynie temperaturę oleju mają ostrzegawczy martwy punkt. Dlatego nasze rozwiązanie w innowacyjny sposób zapewnia podwójne, precyzyjne monitorowanie zarówno „gorącego-punktu uzwojenia”, jak i „temperatury oleju”. Pozwala to jednocześnie śledzić temperaturę oleju, która odzwierciedla ogólny stan chłodzenia, i bezpośrednio obserwować temperaturę w najgorętszym miejscu uzwojenia, co decyduje o trwałości izolacji. Inteligentnie analizując dane z tych dwóch krytycznych wymiarów, system może rozróżnić „lokalne przegrzanie spowodowane nagłą zmianą obciążenia” od „ogólnego wzrostu temperatury na skutek awarii chłodzenia”, zasadniczo unikając błędnych ocen i przeoczonych alarmów nieodłącznie związanych z monitorowaniem pojedynczego-punktu. Tworzy to bardziej proaktywny i niezawodny system ochrony bezpieczeństwa, podnosząc identyfikację zagrożeń na nowy poziom i zapewniając, że ryzyko operacyjne transformatora jest zawsze znane i możliwe do kontrolowania.

W trudnych warunkach pracy niezawodność zewnętrznego źródła zasilania i częste-konserwacje na miejscu stanowią ukryte koszty i ryzyko. Dlatego zaprojektowaliśmy produkt do lokalnego działania i wykonywania przełączania przy użyciu precyzyjnych zasad ekspansji fizycznej, całkowicie eliminując zależność od zewnętrznego zasilania i usuwając pierwotną przyczynę awarii ochrony wynikającą z problemów z zasilaniem. Jednocześnie jego w pełni uszczelniona konstrukcja zapewnia-długoterminową stabilność w złożonych środowiskach bez konieczności-kalibracji lub przycinania na miejscu. Poprzez tę serię „bezobsługowych” rozwiązań projektowych staramy się znacząco zmniejszyć-długoterminowe obciążenie operacyjne i potencjalne ryzyko, sprawiając, że ochrona bezpieczeństwa będzie naprawdę niezawodna i-bezproblemowa.

Nasze rozwiązanie, dzięki swojej podstawowej technologii sprzęgania prądu CT, pokonuje ograniczenia bezwładności cieplnej tradycyjnego monitorowania temperatury oleju: może wykryć trendy wzrostu temperatury uzwojenia z wyprzedzeniem, gdy obciążenie nagle wzrasta, nawet zanim temperatura oleju znacząco wzrośnie. Pozwala to na zmniejszenie marginesu bezpieczeństwa i wcześniejszą aktywację chłodzenia, eliminując ryzyko przegrzania spowodowane opóźnieniami w reakcji w tradycyjnych podejściach. Co więcej, system obsługuje etapową kontrolę chłodzenia w oparciu o gradienty temperatury (tryb wymuszony/zrównoważony/ekonomiczny), unikając strat energii przy małych obciążeniach, zapewniając jednocześnie wystarczającą wydajność chłodzenia przy dużych obciążeniach. Umożliwia to jednoczesne osiągnięcie bardziej proaktywnej ochrony bezpieczeństwa i bardziej precyzyjnego zarządzania energią, znacznie obniżając długoterminowe-koszty operacyjne, zapewniając jednocześnie stabilność transformatora.

Ponieważ sprzęt musi działać stabilnie przez długi czas w wymagających warunkach przemysłowych, zbudowaliśmy produkt z trwałą obudową ze stopu aluminium i wysokim stopniem ochrony IP65, dzięki czemu jest on odporny na kurz, wilgoć i zanieczyszczenia olejem. Przeszedł rygorystyczne testy napięcia wytrzymywanego 2 kV i obsługuje szeroki zakres zasilania wejściowego 90-260 V, spełniając podstawowe wymagania przemysłowe zarówno w zakresie bezpieczeństwa, jak i możliwości adaptacji. Co ważniejsze, oferujemy elastyczne dostosowywanie-czy to zakresu temperatur, czy długości kapilar-dostosowanych do konkretnego modelu i scenariusza instalacji. Cały ten projekt ma na celu dostarczenie rozwiązania, które jest nie tylko niezawodne i trwałe, ale także bezproblemowo integruje się z istniejącymi systemami, zasadniczo redukując długoterminowe koszty adaptacji i ryzyko operacyjne.

Zaprojektowaliśmy dla Ciebie elastyczne monitorowanie, które łączy-intuicyjność witryny ze zdalnym dostępem cyfrowym. Na miejscu-duże analogowe wskaźniki z możliwymi do śledzenia zapisami maksymalnej temperatury pozwalają personelowi inspekcyjnemu na szybkie zrozumienie stanu. Zdalnie, wyraźne cyfrowe wyświetlacze LED (rozdzielczość 0,1 stopnia) i standardowa komunikacja Modbus umożliwiają bezproblemową integrację danych z systemami monitorowania. Co ważniejsze, zbudowaliśmy wielowarstwowy-mechanizm ostrzegania o usterkach: gdy temperatura przekracza limity, urządzenie jednocześnie wyzwala lokalne alarmy dźwiękowe/wizualne oraz zdalny sygnał zwrotny. Pozwala to nie tylko monitorować zmiany temperatury w dowolnym miejscu i czasie, ale także umożliwia szybką lokalizację usterek i reakcję w przypadku ich wystąpienia. Ten precyzyjny wskaźnik temperatury uzwojenia ma kluczowe znaczenie dla tej możliwości, znacznie zmniejszając ryzyko nieplanowanych przestojów i zapewniając podwójną warstwę gwarancji stabilnej pracy.

Dokładność pomiaru temperatury uzwojenia sięga ±1,5% FSD (pełna skala), a dokładność pomiaru temperatury oleju wynosi ±4 stopnie w krytycznym zakresie 40-110 stopni, przy rozdzielczości temperatury 0,1 stopnia, co zapewnia precyzyjne i wiarygodne dane. Taśmy bimetaliczne poddawane są specjalnej obróbce cieplnej w celu zapewnienia doskonałej stabilności termicznej i długotrwałej pracy bez dryfu

Sprzęt przechodzi test wysokiego-potencjału 2 kV AC/50 Hz (zaciski do masy), co pozwala mu wytrzymać zakłócenia-wysokiego napięcia generowane przez działanie transformatora. Jest zgodny z serią norm IEC 61000-4 EMC, oferując dużą odporność na wyładowania elektrostatyczne i szybkie stany nieustalone, zapewniając stabilną pracę w złożonych przemysłowych środowiskach elektromagnetycznych.

Wbudowany-przetwornik prądu (CCU) obsługuje sygnał wejściowy czujnika PT100 RTD i wysyła dwa standardowe sygnały 4-20 mA, umożliwiając jednoczesne podłączenie do lokalnych wskaźników, zdalnego monitorowania i systemów sterowania. Styki przełącznika są-bezpotencjałowe (styki suche) o wartości znamionowej 5 A przy 250 V prądu przemiennego i umożliwiają bezpośrednie sterowanie urządzeniami chłodzącymi o średniej-dużej mocy bez konieczności dodatkowego wzmacniania przekaźnika.

Obudowa urządzenia posiada stopień ochrony IP65, a czujnik ma stopień ochrony IP55. Działa w zakresie temperatur otoczenia od -20 stopni do 70 stopni. Po przejściu wielu testów niezawodności,-w tym w niskiej temperaturze (0 stopni), suchym upale (70 stopni) i wibracjach (10-55 Hz)-zgodnie z serią norm IEC 60068, doskonale sprawdza się w trudnych warunkach, takich jak środowiska zewnętrzne, w których panuje wysoka temperatura i zapylenie.
