Kontroler temperatury uzwojenia

Opieranie się wyłącznie na monitorowaniu temperatury oleju w celu oszacowania warunków uzwojenia wprowadza nieuniknione opóźnienia, umożliwiając niezauważone narastanie zagrożeń termicznych. Aby rozwiązać ten problem, nasz regulator temperatury uzwojenia w innowacyjny sposób łączy podwójną-podejście do gromadzenia danych: pancerny czujnik PT100 zainstalowany bezpośrednio przy uzwojeniu lub w kanałach olejowych w celu uzyskania odczytów z dużą-dokładnością (±0,5 stopnia)-w czasie rzeczywistym oraz przekładnik prądowy (CT), który w sposób ciągły śledzi prąd obciążenia. To połączenie eliminuje opóźnienia w przypadku tradycyjnych metod, zapewniając-precyzyjne i zsynchronizowane z obciążeniem monitorowanie stanów termicznych uzwojeń w czasie rzeczywistym-,-umożliwiając wczesną świadomość ryzyka i niezawodną ochronę bezpieczeństwa i wydajności transformatora.

Zbudowana tak, aby wytrzymać trudne warunki panujące w pojemnikach do magazynowania energii,-kurz, wilgoć i silne zakłócenia elektromagnetyczne-nasza jednostka sterująca serii 1007 jest umieszczona w trwałej obudowie ze stopu aluminium-odpornej na korozję-klasy C4M i stopniu ochrony IP55. Podstawą są cztery niezależne mikroprzełączniki,- umożliwiające ustawienie wielopoziomowych-progów temperatury w celu etapowego sterowania chłodzeniem, alarmami i poleceniami wyłączania. Oznacza to, że pojedyncze urządzenie może zautomatyzować cały cykl zarządzania temperaturą, od ostrzeżenia po zabezpieczenie, zabezpieczając działanie transformatora, a jednocześnie znacznie upraszczając konfigurację i konserwację systemu-nawet w wymagających warunkach.

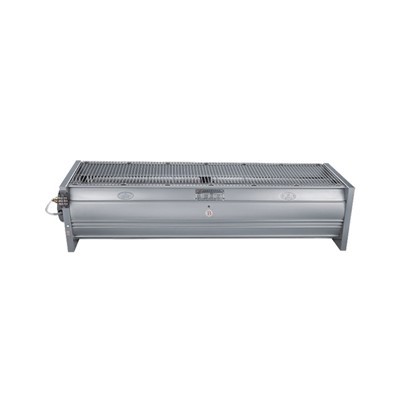

Dokładny monitoring musi iść w parze ze skutecznym działaniem. Nasz system integruje kompletne komponenty-wentylatorów, pomp olejowych itp.-i inteligentnie łączy je z jednostką sterującą. Gdy temperatura uzwojenia osiągnie zadany próg, system automatycznie aktywuje etapową reakcję chłodzenia: zaczynając od wentylatorów, włączając pompy olejowe, jeśli temperatura nadal rośnie, a nawet uruchamiając chłodzenie awaryjne w ekstremalnych scenariuszach. Ten zamknięty w pętli system „wyczuj – zdecyduj – działaj” zapewnia szybkie i niezawodne kontrolowanie temperatury, ograniczając konieczność ręcznej interwencji, zapewniając jednocześnie proaktywną ochronę, która wydłuża żywotność sprzętu i utrzymuje stabilną pracę transformatora we wszystkich warunkach obciążenia.

Przekształcanie lokalnych danych o temperaturze w centralnie zarządzane zasoby cyfrowe jest kluczem do inteligentnych operacji. Oferujemy kompletne rozwiązanie rozszerzające-od zdalnych wskaźników (RI) i zasilaczy (PSU) po standardowe interfejsy SCADA (RS-485, Modbus RTU). Umożliwia to bezproblemową integrację danych-o temperaturze każdego transformatora w czasie rzeczywistym z centralnym systemem sterowania elektrownią. Operatorzy uzyskują zdalne monitorowanie i możliwość śledzenia historii ze sterowni, budując jednocześnie bazę danych na potrzeby konserwacji predykcyjnej i analiz, przechodząc od reakcji reaktywnej do proaktywnego przewidywania, a także kompleksowo poprawiając wydajność zarządzania zakładem i niezawodność operacyjną.

Razem moduły te tworzą spójne, adaptacyjne środowisko bezpieczeństwa dla transformatorów,-zapewniające, że regulator temperatury uzwojenia zapewnia ciągły, stabilny i wydajny przepływ energii dla całego systemu magazynowania.

Samo tradycyjne monitorowanie-temperatury oleju charakteryzuje się nieodłącznym opóźnieniem w działaniu ostrzegawczym. Nasze rozwiązanie wykorzystuje innowacyjny algorytm symulacji termicznej z dwoma-parametrami, który łączy temperaturę oleju i prąd obciążenia w czasie rzeczywistym-, uzyskując wysoką dokładność w zakresie ±1,5% FSD w zakresie pomiarowym 0–160 stopni. Prawdziwa wartość polega na możliwości wykrywania miejscowego przegrzania uzwojenia 30–60 minut wcześniej niż w przypadku metod konwencjonalnych. Zapewnia to kluczowy czas realizacji interwencji, pomagając zapobiegać poważnym awariom, takim jak degradacja izolacji lub zwarcia uzwojeń,-minimalizując w ten sposób nieplanowane przestoje i chroniąc zarówno integralność zasobów, jak i ciągłość działania.

Jednostka sterująca działa niezawodnie w zakresie od -40 stopni do 60 stopni, wytrzymuje-prądy zwarciowe do 63 kA i ma współczynnik MTBF rdzenia przekraczający 100 000 godzin. Dzięki pancernemu czujnikowi i całkowicie uszczelnionej obudowie jest odporny na wysokie temperatury, korozję i zanurzenie w oleju, dzięki czemu doskonale-nadaje się do ekstremalnych zewnętrznych instalacji magazynowania energii na pustyniach, w miejscach położonych na dużych wysokościach i w innych wymagających środowiskach.

Nasz inteligentny algorytm umożliwia systemowi chłodzenia działanie jak doświadczony „dyspozytor”, który rozumie wzorce działania Twojej instalacji. Dynamicznie korelując obciążenie i temperaturę, system aktywnie dostosowuje strategie chłodzenia,-redukując moc w okresach ładowania o niskim-zapotrzebowaniu i zwiększając chłodzenie przed cyklami rozładowywania-o dużym zapotrzebowaniu. Zapewnia to odpowiednie chłodzenie tam, gdzie jest to najważniejsze, unikając jednocześnie marnotrawstwa ciągłej pracy lub przeciążenia sprzętu chłodzącego. Testy w terenie pokazują, że takie podejście może obniżyć całkowite zużycie energii chłodzącej o 20–30%, zwiększając niezawodność, a jednocześnie znacząco obniżając długoterminowe-koszty operacyjne.

Zbudowany z myślą o długoterminowej-niezawodności i minimalnej konserwacji, regulator temperatury uzwojenia został zaprojektowany zgodnie z rygorystycznymi normami: podstawowe komponenty przechodzą przyspieszone testy starzenia (120 stopni przez 1000 godzin), aby zapewnić trwałą wydajność. W pełni uszczelniona konstrukcja i szeroka kompatybilność z olejami izolacyjnymi chronią przed degradacją środowiska i eliminują potrzebę okresowej ponownej kalibracji lub wymiany. W rezultacie rutynowa konserwacja zostaje uproszczona do corocznej kontroli wizualnej. Konstrukcja ta może obniżyć całkowite koszty utrzymania o ponad 60% w porównaniu z konwencjonalnymi rozwiązaniami, doskonale wpasowując się w trend w branży w stronę nienadzorowanych, stale działających obiektów magazynowych.

Zaprojektowany z myślą o łatwym zastosowaniu, sterownik obsługuje standardowe wycięcia w panelu o wymiarach 152 mm × 76 mm i uniwersalny montaż kołnierzowy M27, dzięki czemu jest bezpośrednio kompatybilny z głównymi transformatorami do magazynowania energii w oleju-(w tym dwukierunkowymi jednostkami wzmacniającymi buck-400 V–600 V oraz tymi w połączeniu z systemami fotowoltaicznymi/wiatrowymi). Dzięki otwartym protokołom komunikacyjnym, takim jak Modbus RTU, umożliwia bezproblemową integrację z zakładowymi systemami zarządzania energią (EMS) w celu zapewnienia skoordynowanej-całej lokalizacji kontroli.

Zapewniając precyzyjne wczesne ostrzeganie i stopniowaną ochronę, zapobiega awariom spowodowanym przegrzaniem uzwojenia,-takim jak degradacja izolacji i-pożary zwarciowe-, redukując nieplanowane przestoje transformatora o ponad 60%. Odgrywa kluczową rolę w łagodzeniu ryzyka „niekontrolowanej temperatury”, zapewniając ogólne bezpieczeństwo Twojej instalacji magazynowania energii.

Utrzymanie temperatury uzwojeń w bezpiecznych granicach skutecznie spowalnia starzenie się izolacji, wydłużając żywotność transformatora o 5–8 lat (zwiększając średnią żywotność z 10 lat do ponad 15 lat). Zmniejsza to częstotliwość wymiany i zwiększa-długoterminowy zwrot z inwestycji w Twój obiekt magazynowy.

Projektowanie-bezobsługowe i możliwość zdalnego monitorowania minimalizują zapotrzebowanie na personel na miejscu. Historyczne dane dotyczące temperatury i dzienniki usterek zapewniają identyfikowalność, umożliwiając szybsze rozwiązywanie problemów,-skrócając czas diagnostyki z tradycyjnych 2–3 dni do 2–4 godzin.
